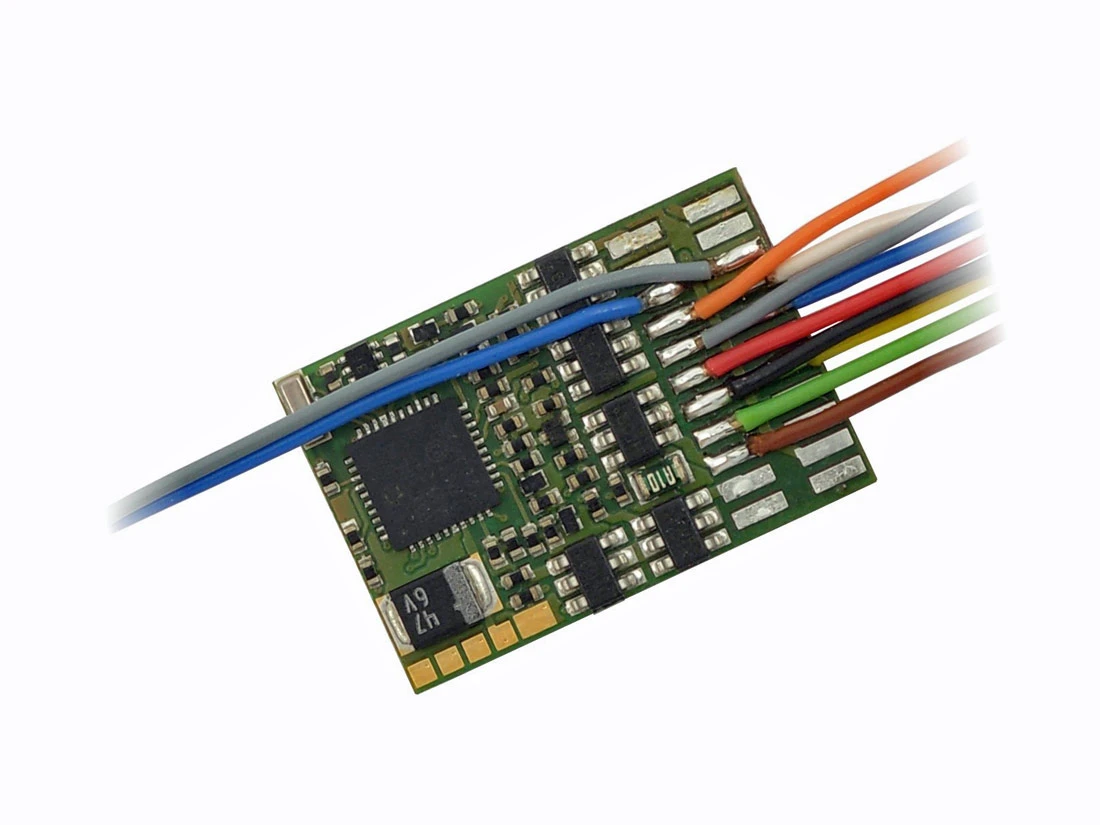

Zimo MX633F Digitaldecoder 1,2A NEM651

Decoder MX633F mit 6-poligem Stecker NEM651 Schnittstelle, 22 x 15 x 3,5 mm, 1,2 A, 10 Funktionsausgänge, mit SUSI, mit größerem EEPROM-Speicher für bis 1024 CV’s, Anschluss für Energiespeicher 16V (beliebige Kapazität, auch GoldCap).
Allgemeine Eigenschaften von Zimo-Decodern: DCC-Adressen 1 … 10239, Verbundadressen 1 … 9999 (sb 2017, voher:127), MM-Adressen 1 … 80, Funktionen F0 … F12 ( .. F20 für Sound), 14, 28 oder 128 (externe) Fahrstufen, 256 oder 1024 interne Stufen, Programmieren der CVs im service mode (am Programmiergleis) und im operational mode (mit RailCom zum Quittieren und Auslesen), ungestörter Fahrbetrieb (ohne Decoder-Reset und -Neustart) bei Kontaktunterbrechungen bis 1 oder 2 sec (wirksam auch ohne externen Energiespeicher), automatisches Vermeiden des Anhaltens auf stromlosen Schienenstücken – Weichenherzen, Schmutz (wirksam, wenn externer Energiespeicher vorhanden), DC-Analogbetrieb mit automatischer Erkennung, wahlweise ungeregelt oder geregelt, AC-Analogbetrieb (einschließlich Märklin Überspannungsimpuls zur Richtungsumkehr). Update-fähige Software: Neue Software-Versionen werden ohne Öffnen der Lok geladen, über USB-Stick mit Hilfe des Zimo Decoder-Update-Gerätes MXULF(A), des Zentral-Fahrpultes MX31ZL oder des Basisgerätes MX10; direkt vom Computer über ZSP (Zimo Sound Programmer) und MXULF oder MX10.
Sicherheit: Überstromschutz für alle Ausgänge, Übertemperaturschutz, Details siehe i unter Dauerstrom und Spitzenstrom, Schutz gegen Überspannungs-Spitzen der Motor-Induktivität durch Supressor-Dioden, Spannungsfestigkeit 35 V bis 50 V.
Motorsteuerung und -regelung: geräuscharme Hochfrequenz-Motoransteuerung, wahlweise mit 20 oder 40 kHz, geeignet für alle DC-Motoren und Glockenanker-Motoren (Faulhaber, Maxxon), mit Zusatzdioden auch AC-Motoren, auch für schwierige Fälle wie Fleischmann-Rundmotor, oder alte, nur niederfrequenztaugliche Motoren, ZIMO Motorregelung mit Selbst-Optimierung und zahlreichen Einstellmöglichkeiten zur manuellen Optimierung, Geschwindigkeitskennlinie wahlweise Dreipunkt- oder frei-programmierbar in 28 Stufen (laut Norm), Alternative OST-WEST Richtungssteuerung und -rückmeldung, zusammen mit Basisgerät MX10 und Fahrpult MX32 (ab 2017), km/h-Steuerung (pro Fahrstufe 1/2 km/h, 1 km/h oder 2 km/h) als Alternative zur konventionellen Fahrstufen-Steuerung, einstellbare Maßnahme zum Ausgleich des Getriebeleerganges bei Richtungsumkehr zur Vermeidung des Anfahrrucks, Zimo Beschleunigungseinstellungen („normgemäß“, zusätzlich „exponentiell“ für weiches Anfahren/Anhalten, „adaptiv“ gegen Anfahrruck), Rangiertasten-Funktionen (Halbgeschwindigkeit, Reduktion oder Abschaltung der Anfahr-/Bremszeit, wahlweise durch F3, F4, oder MAN), Automatische Weiterfahrt bei Unterbrechung des Rad/Schiene-Kontakts, bis Versorgung wiederhergestellt ist (wenn Energiespeicher in Lok).
Funktionen und Funktionsausgänge: volles NMRA Function mapping für F0 – F12, sowie Zimo Erweiterungen (richtungsabhängige Zuordnungen, u.a), Dimmen, Blinken, amerikanische (Mars, Ditch, Strobe, …) und andere Lichteffekte (Soft Start, Bremslicht, Flackern, autom. Zeitabschaltung, ..), Fernlicht-/Abblendlicht-Umschaltung per Funktionstaste, einseitige Lichtunterdrückung, Konfiguration von Rauchgeneratoren, u.a., Zimo Schweizer Mapping (nicht nur für die Schweiz …) für komplexe Beleuchtungszustände in Abhängigkeit von mehreren Funktionstasten, mit einzelnen zuordenbaren Dimm- und Blinkfunktionen (ab 2017), Zimo Eingangs-Mapping, vor allem zum Austauschen der Funktionstasten durch den Anwender, ohne die eigentliche Konfiguration zu ändern, zeitbegrenzte Kupplungsansteuerung für Krois und Roco und „Entkuppel-Walzer“ (automatisches Andrücken zur Hakenentlastung und Abrücken), SUSI-Schnittstelle an 4-poligem SUSI-Stecker, neben den eigentlichen Funktionsausgängen gibt es bei den meisten Decodern Logikpegel-Ausgänge, beispielsweise als Servo-Steuerleitungen nutzbar, oder mit externem Transistor für normale Verbraucher (LEDs, usw.). Servo-Konfiguration mit Spezial-CVs für End- und Mittelstellungen, Drehgeschwindigkeit, Funktionszuordnung.
Zugbeeinflussung und Rückmeldung: Bremsstrecken DC, ABC (Anhalten über asymmetrisches DCC-Signal), „Märklin-Bremsstrecke, Zimo „signalabhängige Zugbeeinflussung“ (HLU) mit Geschwindigkeitslimits in 5 Stufen und Halt vor dem roten Signal, Zimo Zugnummernerkennung in Verbindung mit ZIMO Digitalsystem und ZIMO Gleisabschnitts-Modulen MX9, (in neueren Anwendungen, insbesondere mit StEin-Modulen oder Roco-Rückmeldern wird Zugnummernerkennnung mit RailCom gemacht),konstanter Bremsweg in zwei Verlaufsvarianten (Bremsung beginnt entweder immer sofort, oder umso später, je kleiner aktuelle Geschwindigkeit), RailCom: km/h Rückmeldung, CV on-the-main Auslesen und bestätigtes Programmieren, RailCom Adressrückmeldung, viele weitere RailCom Anwendungen sind in zukünftigen Software-Versionen eingeplant.
Energiespeicher-Anschaltung: Mit externem Energiespeicher (Elkos, Tantals, Goldcaps): Weiterfahren trotz Kontaktunterbrechung, Beseitigen des Licht-Flackerns und von Sound-Störungen, Ausgleichen des Energieverlusts durch RailCom- und HLU-Lücken. Energiespeicher bis 5000 µF direkt (ohne Zusatzbauteile) anschließbar bei allen Decodern und Sound-Decodern mit einer Länge > 20 mm (außer MX600), dadurch volle Wirkung ohne Störungen beim Programmieren und der Zugnummern-Impulse und Begrenzung des In-rush-current. Goldcaps mit unbegrenzter Kapazität direkt anschließbar an einige der „kleinen“ und an alle Großbahn-Decoder.
