Doehler & Haass DH10-0 Fahrzeugdecoder Ohne Anschlusskabel SX1, SX2, DCC Und MM

Hersteller
Doehler & Haass
Produktart
Digitalsteuerung & Anlagensteuerung
Technik & Modellinformationen
Altershinweis	nicht geeignet unter 14 Jahren

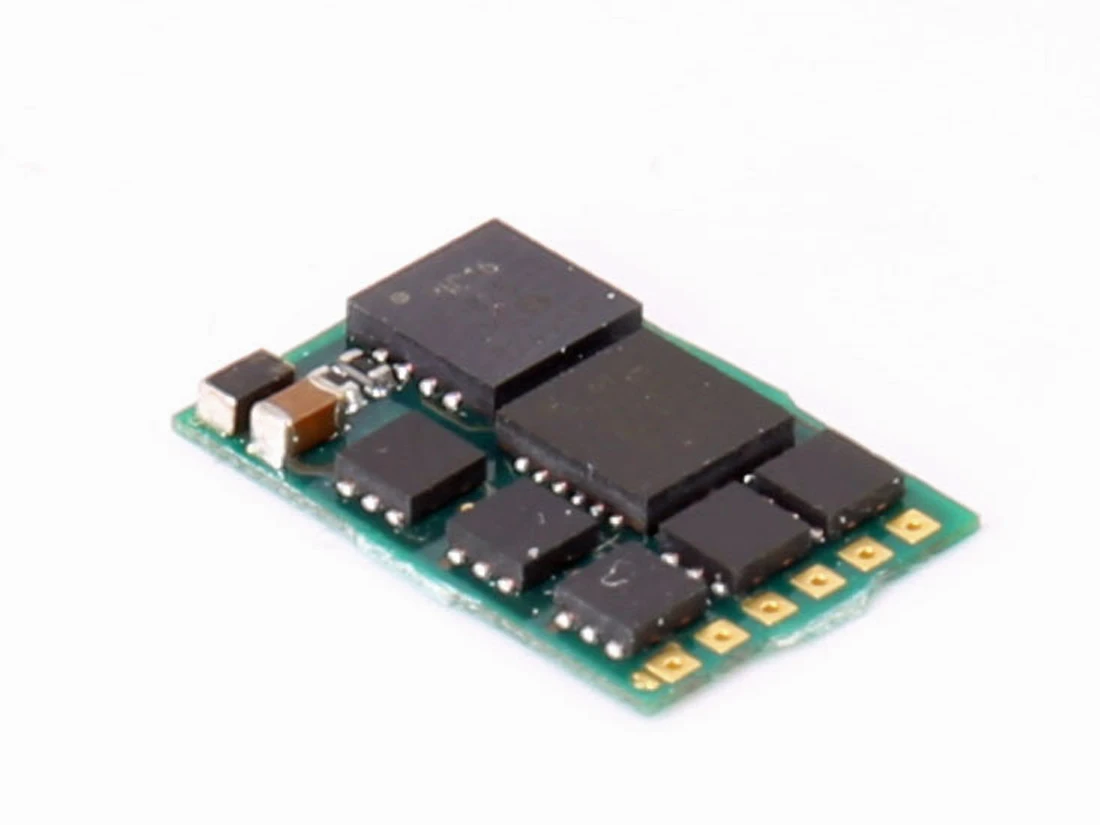

Fahrzeugdecoder DH10C-0 der 2. Generation für SX1, SX2, DCC und MM ohne Anschlussdrähte.

Betriebsart SX1, SX2, DCC, MM, DC-analog

Maße [mm] 12,7 * 8,9 * 1,4
Gesamtbelastbarkeit 1,5 A
Max. Motorstrom 1,5 A

Max. Fahrspannung 30 V
Funktionsausgänge Licht: LV, LR (dimmbar) je 150 mA
Funktionsausgänge: AUX1, AUX2 (dimmbar) je 300 mA
Funktionsausgänge: AUX3, AUX4 je 300 mA
Funktionsausgänge: AUX5, AUX6 unverstärkt *)
Mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert)
*) Unverstärkte Funktionsausgänge AUX3 … AUX6
Da die ggf. unverstärkten Funktionsausgänge AUX3 … AUX6 (Logikpegel 0 V – 5 V, Max. 20 mA) keine größeren Lasten schalten können, müssen für Verbraucher, die entweder eine höhere Versorgungsspannung (> 5 V) oder einen höheren Strom (> 20 mA) benötigen, Schaltverstärker (MOSFET, Bipolartransistoren o. ä.) vorgesehen werden.

Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
SelecTRIX 1 31 Fahrstufen, 100 Adressen
SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
Intern 127 Fahrstufen
Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
Licht- und Funktionsausgänge dimmbar und analog aktivierbar
Rangiergang
Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
Alle Funktionsausgänge frei programmierbar
Temperaturschutz

Resetfunktion für DCC und SX2
Updatefähigkeit des Decoders

Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer.
Der Fahrzeugdecoder DH10C unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein angeschlossenes SUSI-Soundmodul zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
